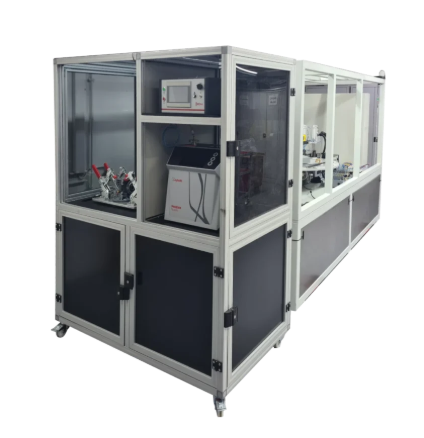

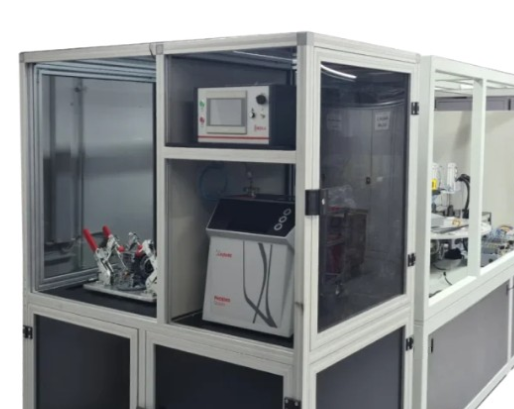

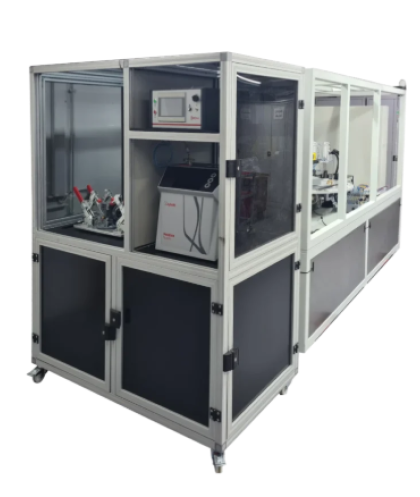

Helyum sızdırmazlık test sistemleri, endüstriyel sızdırmazlık kontrolünde en yüksek hassasiyeti gerektiren uygulamalar için özel olarak tasarlanmış çözümler sunar.
Sistemlerin sunduğu temel avantajların özeti şöyledir:
-
En Yüksek Hassasiyet: 10⁻¹² mbar·l/sn algılama limitiyle atom boyutundaki kaçaklar dahi tespit edilebilir.
-
İki Farklı Test Yöntemi: Sniffer yöntemi ile 10⁻⁶, yüksek vakum yöntemi ile 10⁻¹² mbar·l/sn hassasiyetine ulaşılarak uygulamaya en uygun yöntem seçilebilir.
-
Sıcaklık ve Nemden Bağımsız Ölçüm: Çevresel koşullardan minimum düzeyde etkilenerek kararlı ve tekrarlanabilir test sonuçları elde edilir.
-
Güvenli Test Gazı: Helyum asal bir gaz olduğundan test edilen parça içindeki hiçbir malzeme ile reaksiyona girmez, parçaya zarar vermez.
-
Güvenilir Veri: Tüm test sonuçları anlık olarak kaydedilerek dijital izlenebilirlik sağlar. Test sonucunu doğrudan ürün üzerine "ONAY / RET" damgalama yeteneğiyle fiziksel takibi de mümkün kılar.
İlaveler
Teste Konu Ürünler
Helyum sızdırmazlık testi; kaçak miktarı kriterinin son derece düşük olduğu, test hacminin büyük olduğu veya çevresel koşulların ölçüm hassasiyetini kritik düzeyde etkileyebildiği uygulamalar için geliştirilmiş bir yöntemdir.
Helyum kaçak birimleri: 1 mbar·l/sn: 1 litre hacmin basıncını saniyede 1 mbar düşürmesine neden olan kaçak hızıdır.
Delik çapı ve sızıntı hızı ilişkisi (1 bar basınç farkı için):
0,1 mm çapında delik: 10 mbar·l/sn
0,01 mm çapında delik: 10⁻² mbar·l/sn
1 mikron (0,001 mm): 10⁻⁴ mbar·l/sn
0,01 mikron: 10⁻⁸ mbar·l/sn
1 angstrom (atom boyutu): 10⁻¹² mbar·l/sn (helyum dedektörlerinin algılama sınırı)
Gerçek hayattan kaçak miktarı örnekleri:
Araç klima sisteminde yıllık 10 gr soğutucu akışkan kaybı → 10⁻⁴ mbar·l/sn
Araç klima sisteminde yıllık 1 gr soğutucu akışkan kaybı → 10⁻⁵ mbar·l/sn
Patlak olmayan normal bir araç lastiğinden sızan hava miktarı → 3 × 10⁻⁴ mbar·l/sn
Tıbbi implant veya ilaç ambalajında kabul edilebilir maksimum kaçak → 10⁻⁶ mbar·l/sn
Bu değerlerin altındaki kaçak kriterlerinin gerektiği uygulamalarda helyum sızdırmazlık testi kullanılmaktadır.
Başlıca Uygulama Alanları:
- Otomotiv ve Yan Sanayi
- Klima ve Soğutma Sistemleri
- Isı Eşanjörleri ve Radyatörler
- Gaz ve Enerji Sistemleri
- Tıbbi Cihazlar ve İlaç Sanayii
- Havacılık ve Savunma Sanayii
- Elektronik ve Elektrik
Teknik Bilgiler
- Test Yöntemi: Yüksek Vakum / Sniffer / Birikim (Accumulation)
- Kaçak Hassasiyeti (Yüksek Vakum): 1 × 10⁻¹² mbar·l/sn
- Kaçak Hassasiyeti (Sniffer): 1 × 10⁻⁶ mbar·l/sn
- Test Gazı: Helyum (He)
- Dedektör Tipi: Kütle Spektrometresi
- Kontrol Sistemi: PLC tabanlı otomatik kontrol
- Operatör Arayüzü: Dokunmatik ekran (HMI)
- Otomasyon Entegrasyonu: Robot ve otomasyon sistemleriyle doğrudan haberleşme
- Veri Kaydı: Tüm test sonuçları anlık olarak kaydedilerek dijital izlenebilirlik sağlar
- İşaretleme: ONAY / RET ürün damgalama veya işaretleme
- Kalibrasyon: Tüm cihazlar kalibrasyon belgesi ile teslim edilmektedir
